Vous montez un mur en bloc à bancher et vous êtes perdu sur le ferraillage ? Quel diamètre d’acier choisir ? Faut-il mettre des fers horizontaux à chaque rang ? Comment être sûr que votre construction sera solide ?
Pas de panique. Cet article vous donne le schéma de ferraillage exact et les tableaux de calcul pour dimensionner correctement les armatures de votre mur de soutènement ou de clôture. Vous trouverez ici des données claires pour garantir la solidité de votre mur.
Tableaux de Ferraillage pour Blocs à Bancher (par Hauteur et Poussée)
Voici l’information que vous cherchez. Ces tableaux vous donnent les indications précises pour le ferraillage de votre mur en blocs à bancher de 20 cm. Choisissez le tableau qui correspond à votre projet : simple poussée ou double poussée.
La simple poussée concerne un mur qui retient la terre d’un seul côté (mur de soutènement classique). La double poussée s’applique si la pression peut venir des deux côtés (sous-sol, piscine semi-enterrée).
Mur de soutènement – SIMPLE POUSSÉE
Utilisez ces données pour un mur retenant la terre d’un seul côté. Les calculs sont faits pour un sol standard et un terrain plat.
| Position | Diamètre (mm) | Espacement (cm) | Quantité / ml |
|---|---|---|---|
| Aciers Verticaux | HA 10 | 20 cm | 5 barres |
| Aciers Horizontaux | HA 8 | 40 cm (tous les 2 rangs) | ~4 barres |
| Chaînage supérieur | 4 HA 10 | N/A | 1 |
| Semelle (filants) | 3 HA 10 | N/A | 3 |
| Position | Diamètre (mm) | Espacement (cm) | Quantité / ml |
|---|---|---|---|
| Aciers Verticaux | HA 10 | 20 cm | 5 barres |
| Aciers Horizontaux | HA 8 | 20 cm (tous les rangs) | ~10 barres |
| Chaînage supérieur | 4 HA 10 | N/A | 1 |
| Semelle (filants) | 4 HA 10 | N/A | 4 |
| Position | Diamètre (mm) | Espacement (cm) | Quantité / ml |
|---|---|---|---|
| Aciers Verticaux | HA 12 | 20 cm | 5 barres |
| Aciers Horizontaux | HA 8 | 20 cm (tous les rangs) | ~12 barres |
| Chaînage supérieur | 4 HA 12 | N/A | 1 |
| Semelle (filants) | 4 HA 12 | N/A | 4 |
Mur de soutènement – DOUBLE POUSSÉE
Ces indications sont pour des projets plus complexes comme une piscine ou un sous-sol. La structure doit résister à des forces des deux côtés, le ferraillage est donc plus conséquent.
| Position | Diamètre (mm) | Espacement (cm) | Quantité / ml |
|---|---|---|---|
| Aciers Verticaux | HA 12 | 20 cm | 5 barres |
| Aciers Horizontaux | HA 10 | 20 cm (tous les rangs) | ~10 barres |
| Chaînage supérieur | 4 HA 12 | N/A | 1 |
| Semelle (filants) | 4 HA 12 | N/A | 4 |
Les Principes Clés pour Comprendre votre Schéma de Ferraillage
Maintenant que vous avez les chiffres, il est utile de comprendre pourquoi ils sont là. Un bon ferraillage n’est pas juste une question de diamètre, c’est une question de structure.
Le rôle du ferraillage vertical
Le ferraillage vertical est la colonne vertébrale de votre mur en blocs à bancher. Son rôle est de résister à la flexion. Quand la terre pousse sur le mur, celui-ci a tendance à se « plier » au milieu. Les aciers verticaux encaissent cette force et empêchent le mur de casser.
C’est pour ça que leur ancrage dans la semelle de fondation est critique. Si les fers verticaux ne sont pas bien liés à la fondation, ils ne servent à rien.
Le rôle du ferraillage horizontal
Le ferraillage horizontal, lui, sert à répartir les charges sur toute la longueur du mur et à éviter les fissures. Il agit comme un cerclage qui maintient l’ensemble de la structure cohérente. On le place souvent à chaque rang ou tous les deux rangs de blocs, selon la hauteur du mur.
- Il empêche la fissuration due au retrait du béton.
- Il assure la continuité de la structure, notamment dans les angles.
Simple poussée vs. double poussée : quelle différence ?
Comprendre cette différence est essentiel pour le choix de votre ferraillage.
- Simple poussée : La force vient d’un seul côté. C’est le cas d’un mur qui retient de la terre pour créer un terrain plat. Le ferraillage est principalement positionné du côté opposé à la poussée.
- Double poussée : Les forces peuvent venir des deux côtés. L’exemple typique est un mur de piscine. Quand elle est pleine, l’eau pousse vers l’extérieur. Quand elle est vide, la terre pousse vers l’intérieur. Le ferraillage doit donc être symétrique et plus robuste.
La norme de référence qui encadre ces calculs est le DTU 21 (« Exécution des ouvrages en béton »). Se conformer à ces règles garantit la pérennité de votre construction.
Mise en Œuvre : Les 5 Étapes Critiques du Ferraillage
Avoir le bon schéma, c’est bien. Le mettre en œuvre correctement, c’est mieux. Voici les étapes à ne pas rater pour la partie ferraillage de votre mur.
- Ancrage dans la semelle de fondation
Tout commence ici. Avant de couler le béton de la semelle, vous devez positionner les fers d’attente verticaux. Ces fers doivent dépasser de la semelle d’une hauteur suffisante pour assurer le recouvrement avec les futurs aciers du mur. La règle est simple : ils doivent être solidement liés au ferraillage de la semelle.
- Pose des aciers verticaux

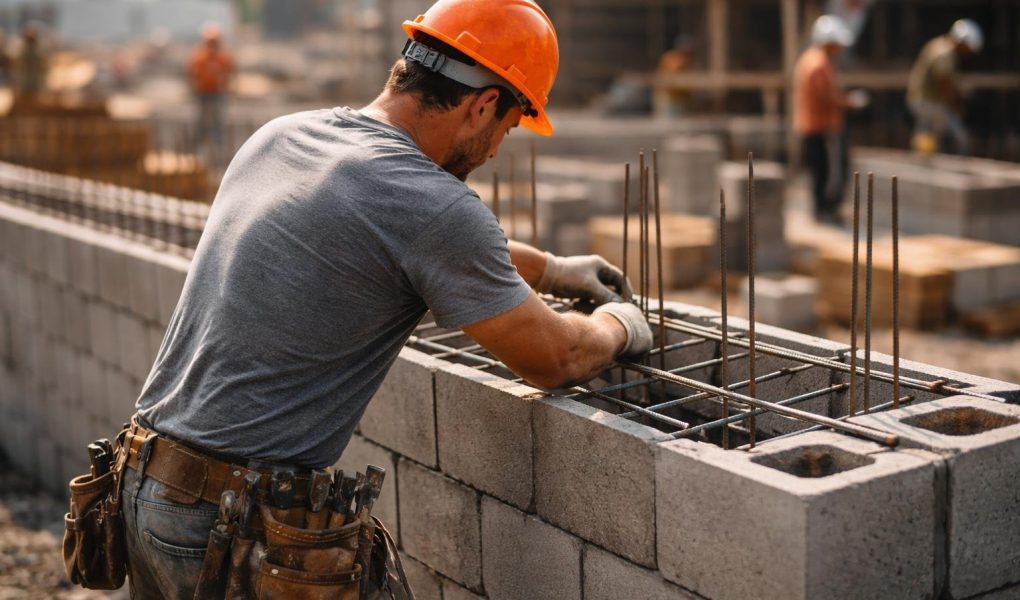

Une fois les premiers rangs de blocs à bancher montés, glissez les aciers verticaux dans les alvéoles, en respectant l’espacement du tableau (souvent 20 cm). Assurez-vous qu’ils soient bien liés aux fers d’attente qui sortent de la fondation.
- Installation des aciers horizontaux
Les fers horizontaux se posent au fur et à mesure que vous montez les rangs de bloc bancher. Vous devez les ligaturer aux fers verticaux avec du fil à ligaturer pour qu’ils ne bougent pas pendant le coulage du béton. Le respect de l’espacement (tous les rangs ou tous les deux rangs) est très important.
- Gestion des angles et des ouvertures
Les angles sont des points faibles. Il faut assurer la continuité du ferraillage avec des équerres de liaison (aciers pliés à 90°). Ne vous contentez pas de croiser les fers. Pour les ouvertures (portes, fenêtres), vous devez réaliser des chaînages spécifiques (linteaux, poteaux) pour renforcer la structure.
- Respecter la règle de recouvrement
Vous n’aurez jamais de barres d’acier de 10 mètres de long. Vous devrez donc les relier. La règle de jonction est simple : les deux barres doivent se chevaucher sur une longueur de 50 fois leur diamètre. Par exemple, pour des fers de 10 mm, le recouvrement doit être de 50 cm (50 x 10 mm).
Les 3 Erreurs de Ferraillage à Ne Surtout Pas Commettre
Certaines erreurs peuvent coûter très cher et compromettre toute la solidité de votre mur en blocs bancher. Voici les plus fréquentes à éviter.
- Oublier les chaînages d’angle : C’est l’une des erreurs les plus graves. Un angle sans chaînage correct est une future fissure garantie. Utilisez toujours des aciers d’angle spécifiques.
- Un recouvrement des aciers insuffisant : Un recouvrement de 20 cm là où il en faut 50, c’est comme s’il n’y avait pas de liaison. La règle des 50 fois le diamètre n’est pas une option.
- Un mauvais enrobage des aciers : Les fers ne doivent jamais toucher la paroi intérieure du bloc à bancher. Le béton doit les enrober complètement (au moins 2,5 cm) pour les protéger de la corrosion. Si un fer touche le bord, il rouillera et fera éclater le béton.
Foire Aux Questions (FAQ)
Voici les réponses aux questions les plus posées sur le calcul du ferraillage pour bloc à bancher.
Quel ferraillage pour un mur de piscine en bloc à bancher ?
Un mur de piscine subit une double poussée. Il faut donc utiliser un ferraillage plus dense que pour un simple mur de soutènement. Référez-vous aux tableaux « Double Poussée » et, pour ce type de projet, l’étude béton par un ingénieur est fortement recommandée.
Peut-on utiliser du treillis soudé pour le ferraillage horizontal ?
Non, ce n’est pas une bonne pratique. Le treillis soudé n’est pas conçu pour le ferraillage structurel dans les blocs à bancher. Il faut utiliser des barres d’acier individuelles (HA) que vous ligaturez aux aciers verticaux. Cela garantit une meilleure répartition des forces.
Comment lier les fers verticaux et horizontaux ?
Il suffit d’utiliser du fil à ligaturer recuit et une tenaille de maçon. Le but est de créer une « cage » d’armature stable qui ne bougera pas lors du coulage du béton. Ligaturez chaque croisement ou un croisement sur deux, c’est suffisant.
Faut-il vibrer le béton après le coulage dans les blocs ?
Oui, c’est indispensable. Le coulage du béton dans les blocs doit être suivi d’une vibration à l’aide d’une aiguille vibrante. Cela permet d’éliminer les bulles d’air et de garantir que le béton enrobe parfaitement toutes les armatures. Un béton non vibré présente des risques de poches de vide (nids de gravier) qui affaiblissent la structure.
