Vous voulez installer un détecteur de mouvement pour votre éclairage extérieur ou intérieur ? Vous avez le matériel, mais le schéma électrique vous semble compliqué ? Vous craignez de faire une erreur de branchement ?
Ce guide vous explique pas à pas comment faire le raccordement. Vous trouverez un schéma de branchement simple et clair pour brancher votre détecteur de mouvement en toute sécurité, même sans être un expert en électricité.

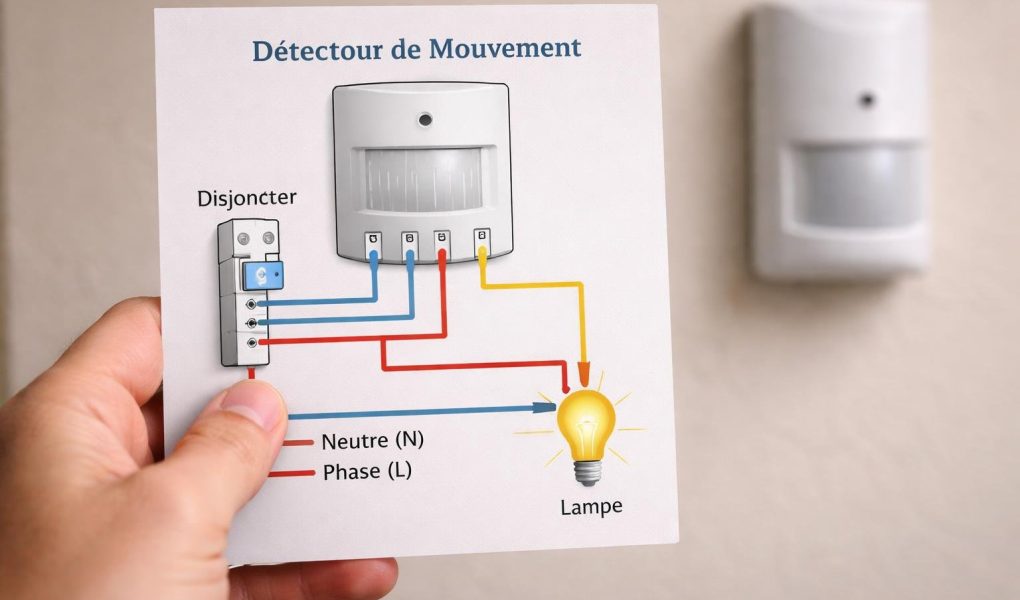

Schéma de Branchement d’un Détecteur de Mouvement 3 Fils
Voici le câblage standard pour la plupart des installations. Ce tableau vous montre quel fil va sur quelle borne de votre détecteur pour que l’éclairage s’allume correctement.
| Fil / Couleur Standard | Borne du Détecteur | Connexion (Source / Destination) |
|---|---|---|
| Phase (Rouge / Marron) | L | Alimentation depuis le tableau électrique (disjoncteur) |
| Neutre (Bleu) | N | Alimentation depuis le tableau électrique ET fil neutre de la lampe |
| Retour Lampe (Noir / Violet / Orange) | L’ ou A ou LOAD | Fil de phase qui va vers votre lampe ou ampoule |
Les 3 Règles de Sécurité Indispensables Avant de Commencer
Avant de toucher au moindre fil, la sécurité est la priorité. Ne sautez jamais ces étapes, elles sont obligatoires pour éviter tout risque d’accident électrique.
- 1. Coupez le courant : Allez à votre tableau électrique et abaissez le disjoncteur qui protège le circuit de votre éclairage. Si vous avez un doute, coupez le disjoncteur général.
- 2. Vérifiez l’absence de tension : C’est une étape indispensable. Utilisez un Vérificateur d’Absence de Tension (VAT) pour confirmer qu’il n’y a plus de courant dans les fils que vous allez manipuler. Un simple multimètre ne suffit pas pour cette vérification de sécurité.
- 3. Utilisez les bons outils : Travaillez uniquement avec des outils d’électricien isolés (tournevis, pinces). Ils vous protègent en cas de contact accidentel avec une partie sous tension.
Attention : Si vous ne vous sentez pas à l’aise avec ces manipulations, ne prenez aucun risque. Il est plus prudent de faire appel à un électricien professionnel qui réalisera l’installation dans le respect des normes.
Le Matériel Nécessaire pour l’Installation
Assurez-vous d’avoir tout sous la main avant de commencer. Cela vous évitera des allers-retours inutiles.
- Votre détecteur de mouvement
- Un tournevis d’électricien isolé (plat et cruciforme)
- Une pince à dénuder
- Une pince coupante
- Des connecteurs de type Wago ou des dominos pour raccorder les fils
Brancher le Détecteur de Mouvement : Guide Pas à Pas
Maintenant que la sécurité est assurée et que le matériel est prêt, passons au branchement de votre détecteur. La plupart des modèles, qu’ils soient pour l’intérieur ou l’extérieur, suivent la même logique d’installation.
Étape 1 : Préparer les fils électriques
Votre installation électrique doit comporter trois fils qui arrivent à l’endroit où vous voulez placer le détecteur : la phase, le neutre et la terre (jaune et vert). Vous aurez également besoin des fils qui vont vers votre lampe.
Avec votre pince à dénuder, retirez environ 8 à 10 mm de gaine plastique à l’extrémité de chaque fil : la phase, le neutre, et le fil de retour de lampe. Les fils de cuivre doivent être bien visibles et non abîmés.
Étape 2 : Raccorder l’alimentation au détecteur
Ouvrez le capot de votre détecteur pour accéder aux bornes de connexion. Le repérage est généralement standard.
- Connectez le fil de phase (rouge ou marron) venant de votre tableau électrique sur la borne L (Line) du détecteur.
- Connectez le fil neutre (bleu) venant du tableau sur la borne N (Neutral).
Serrez bien les vis des bornes pour que les fils soient fermement maintenus. Tirez légèrement dessus pour vérifier qu’ils ne se détachent pas.
Étape 3 : Raccorder la lampe au détecteur
Maintenant, il faut connecter la lampe pour qu’elle reçoive le courant quand le capteur détecte un mouvement.
Le fil qui part de la lampe (souvent noir, violet ou orange) est le « retour de lampe ». Vous devez le connecter sur la borne de sortie du détecteur. Elle est souvent notée L’, A ou LOAD. C’est cette borne qui envoie la phase à l’ampoule.
Enfin, le fil neutre de la lampe (bleu) doit être raccordé avec le fil neutre de l’alimentation générale (bleu) sur la même borne N du détecteur, ou ensemble dans un connecteur Wago.
💡 Le fil de terre : Le fil de terre (jaune et vert) n’est généralement pas connecté au détecteur lui-même, mais il est obligatoire pour la sécurité. Il doit être raccordé directement à la borne de terre de votre luminaire (s’il est métallique) à l’aide d’un connecteur.
Étape 4 : Fixer le détecteur et finaliser
Une fois tous les fils bien connectés, vous pouvez fixer le boîtier du détecteur à son emplacement final (mur, plafond). Assurez-vous que l’angle de détection du capteur infrarouge couvre bien la zone souhaitée. Refermez ensuite le capot de protection.
Étape 5 : Remettre le courant et tester
Retournez à votre tableau électrique et réenclenchez le disjoncteur. Votre détecteur va peut-être s’allumer quelques secondes pour s’initialiser. Attendez qu’il s’éteigne, puis passez dans son champ de détection. La lumière doit s’allumer automatiquement. Si c’est le cas, votre installation est réussie.
Cas Particuliers et Astuces
Certaines installations peuvent présenter des variantes. Voici comment gérer les cas les plus courants et optimiser les réglages de votre détecteur.
Que faire avec un détecteur 4 fils ?
Un détecteur de mouvement 4 fils est simplement un modèle qui intègre une borne pour le fil de terre (jaune et vert). Le branchement est identique au modèle 3 fils, mais vous devez connecter le fil de terre de l’alimentation et celui de la lampe sur la borne de terre du détecteur, souvent marquée d’un symbole ⏚.
Comment brancher plusieurs lampes en parallèle ?
Vous pouvez brancher plusieurs éclairages sur un seul détecteur. Pour cela, il faut connecter toutes les lampes en parallèle. Concrètement, tous les fils de phase des lampes se rejoignent sur la borne de sortie (L’ ou LOAD) du détecteur. De même, tous les fils neutres des lampes se rejoignent sur la borne N.
Régler la sensibilité et la temporisation
La plupart des détecteurs offrent deux réglages de base, souvent accessibles via de petites molettes.
- La temporisation (TIME) : C’est la durée pendant laquelle la lumière reste allumée après la dernière détection de mouvement. Vous pouvez la régler de quelques secondes à plusieurs minutes.
- La sensibilité lumineuse (LUX) : Ce réglage permet de définir à partir de quel niveau d’obscurité le détecteur doit s’activer. Pour un usage extérieur, réglez-le pour qu’il ne se déclenche que la nuit et ne gaspille pas d’énergie en plein jour.
FAQ – Questions Fréquentes sur le Branchement d’un Détecteur
Voici les réponses aux questions les plus courantes concernant l’installation de ce type de système.
Puis-je remplacer mon interrupteur par un détecteur de mouvement ?
Oui, c’est tout à fait possible et c’est une installation fréquente. Le branchement est le même : la phase et le neutre alimentent le détecteur, et la sortie (retour lampe) va vers votre éclairage. Vous n’aurez simplement plus de commande manuelle. Certains modèles permettent de conserver un interrupteur en parallèle pour un forçage manuel.
Mon détecteur reste allumé tout le temps, pourquoi ?
Plusieurs raisons peuvent expliquer ce problème. D’abord, vérifiez le réglage de la temporisation (TIME) ; il est peut-être réglé au maximum. Ensuite, le capteur infrarouge peut être perturbé par une source de chaleur (bouche de VMC, radiateur) ou des mouvements parasites (branches d’arbre). Essayez de réduire la sensibilité ou de réorienter l’angle de détection.
Quel disjoncteur utiliser pour protéger le circuit ?
Le circuit d’éclairage avec détecteur de mouvement doit être protégé par un disjoncteur de 10A ou 16A au tableau électrique, conformément à la norme NF C 15-100. La section des fils utilisés doit être de 1,5 mm².
